Alvins industrielles CAT6A GigE Vision Kabel mit abgewinkeltem Schraubverschluss
Kernspezifikationen:
Industrielle Abschirmung & Haltbarkeit:
Doppelschichtige SF/UTP-Abschirmung: Aluminiumfolie + geflochtenes Geflecht für EMI/RFI-Schutz in Umgebungen mit hohen Störungen (z.B. Roboterzellen).
IP67-zertifiziert: Beständig gegen Chemikalien, Öle und Flammen (-25 °C bis 85 °C Betriebstemperatur).
Drag-Chain High-Flex Design: Hält >1 Million Biegezyklen für Roboter-/AGV-Anwendungen stand.
Anschlusstechnologie:

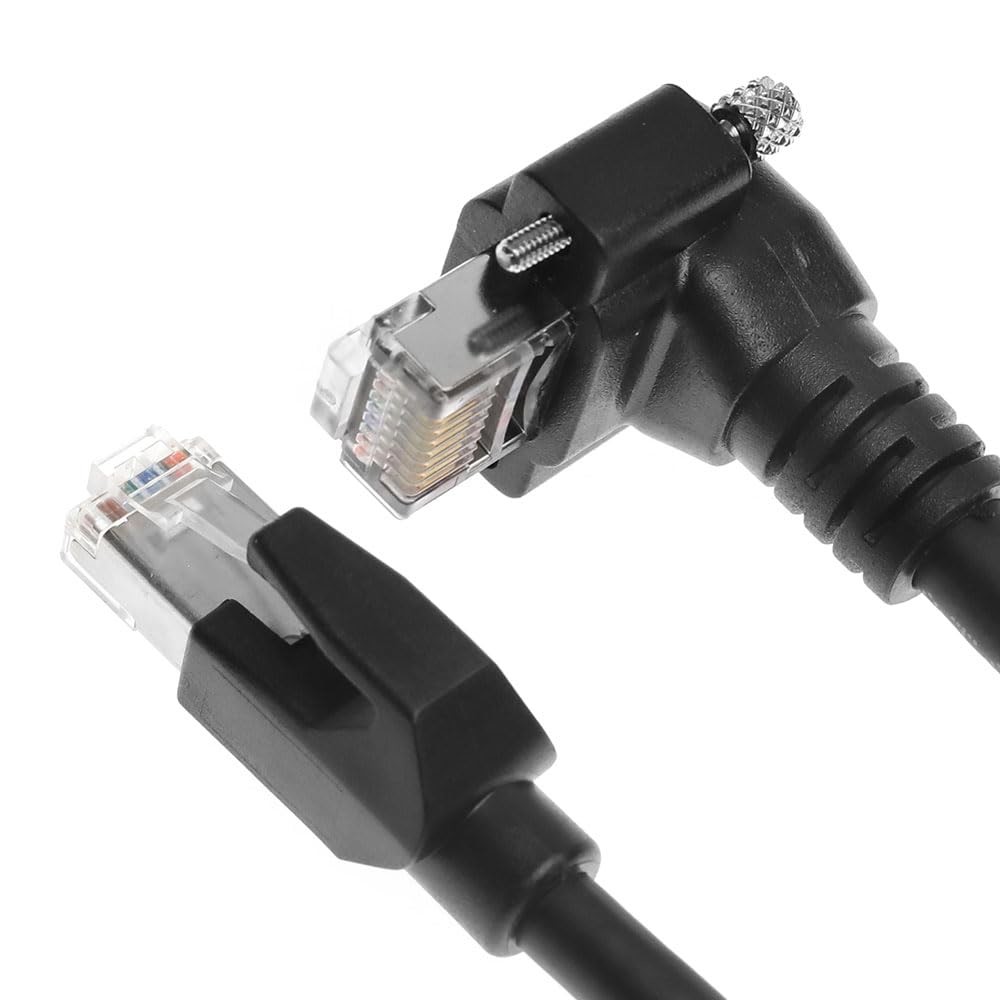

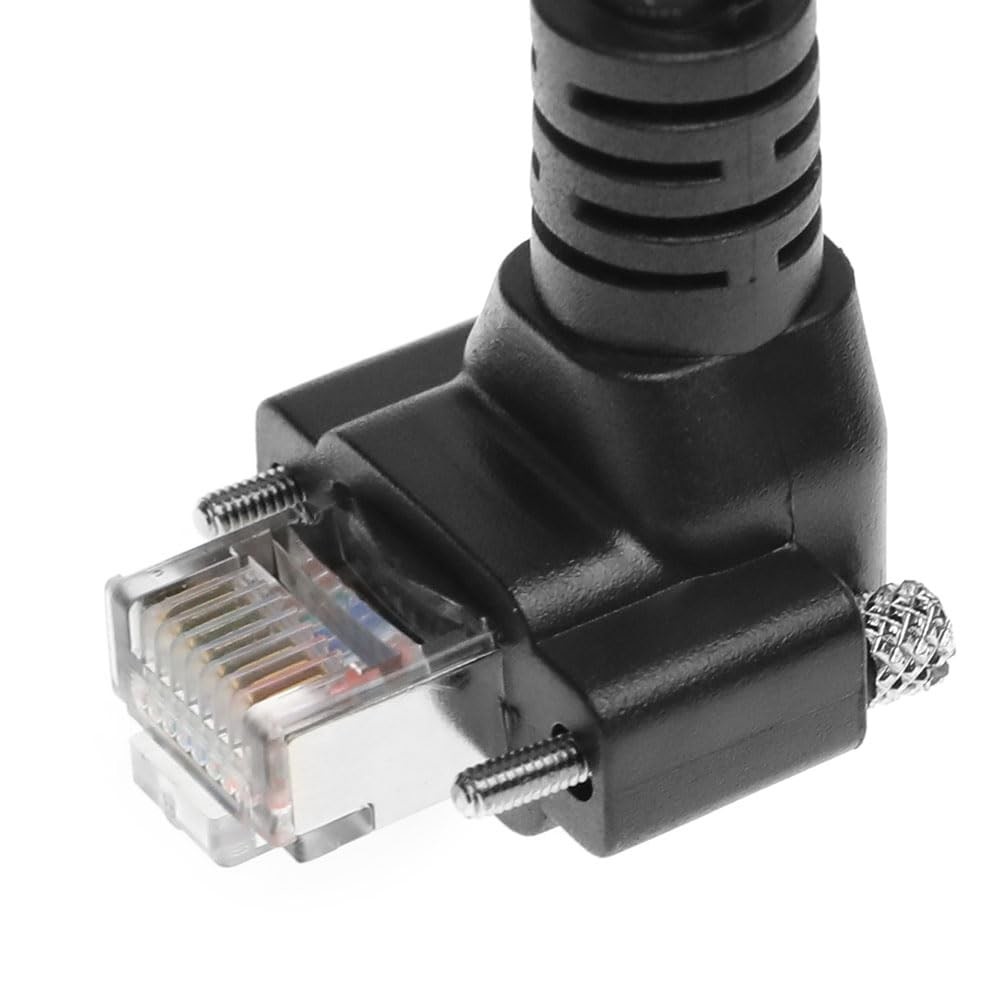

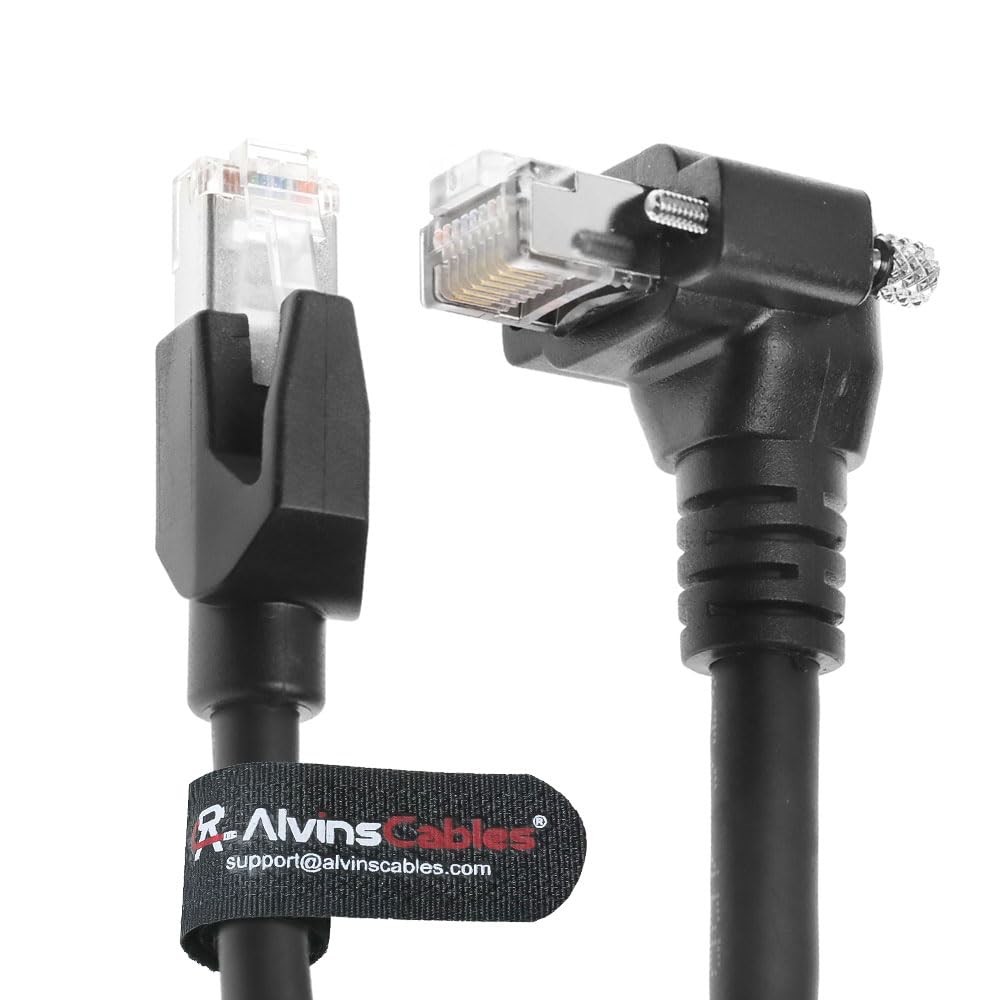

Stecker A: Abgewinkelter Schraubverschluss RJ45 Stecker (90° nach unten)
Anti-Vibrations-Rändelschrauben sichern Verbindungen in Bewegungssystemen.
Platzsparendes Profil verhindert Biegebelastungen in engen Racks/Servern.
Stecker B: Gerader RJ45 Stecker (Standardausrichtung).
Leistung & Kompatibilität:
10 Gbit/s Geschwindigkeit: Konform mit CAT6A-Standards (500 MHz Bandbreite).
PoE++ Unterstützung: Liefert bis zu 90W (802.3bt) für betriebene Kameras/SPS.
Machine Vision Kompatibilität:
Cognex In-Sight | Keyence CV-X | Basler ace
Hikvision | Dahua | IDS/DAHENG/Allied Vision.
Konfiguration:

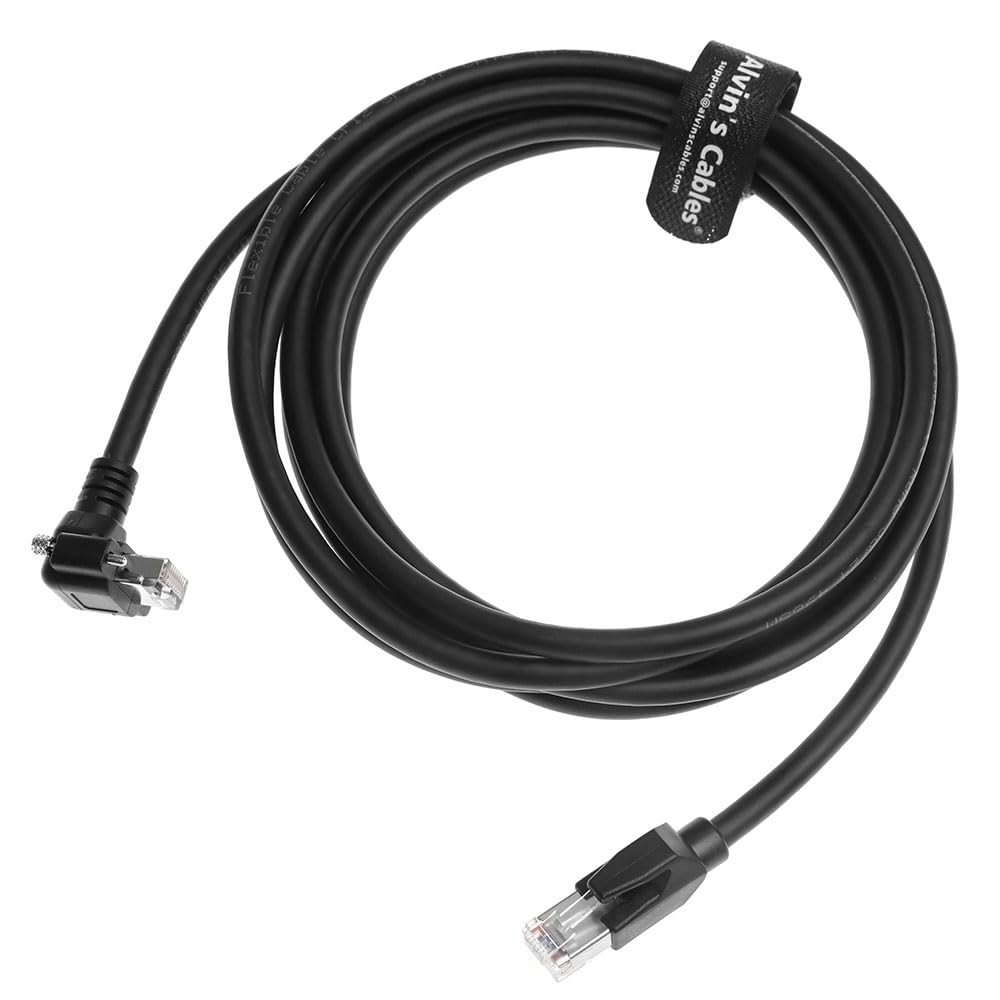

Länge: 3m (9,84 ft) Standard.
Anpassung: Auf Anfrage erhältlich (vorbestellen).
Technische Validierung:
✅ Überlegene Abschirmung:
SF/UTP-Konstruktion übertrifft UTP-Kabel in:
Störunterdrückung (entscheidend für CCD-Bildgebung)
Signalintegrität bei 10 Gbit/s
Erdungsstabilität in SPS-Schränken

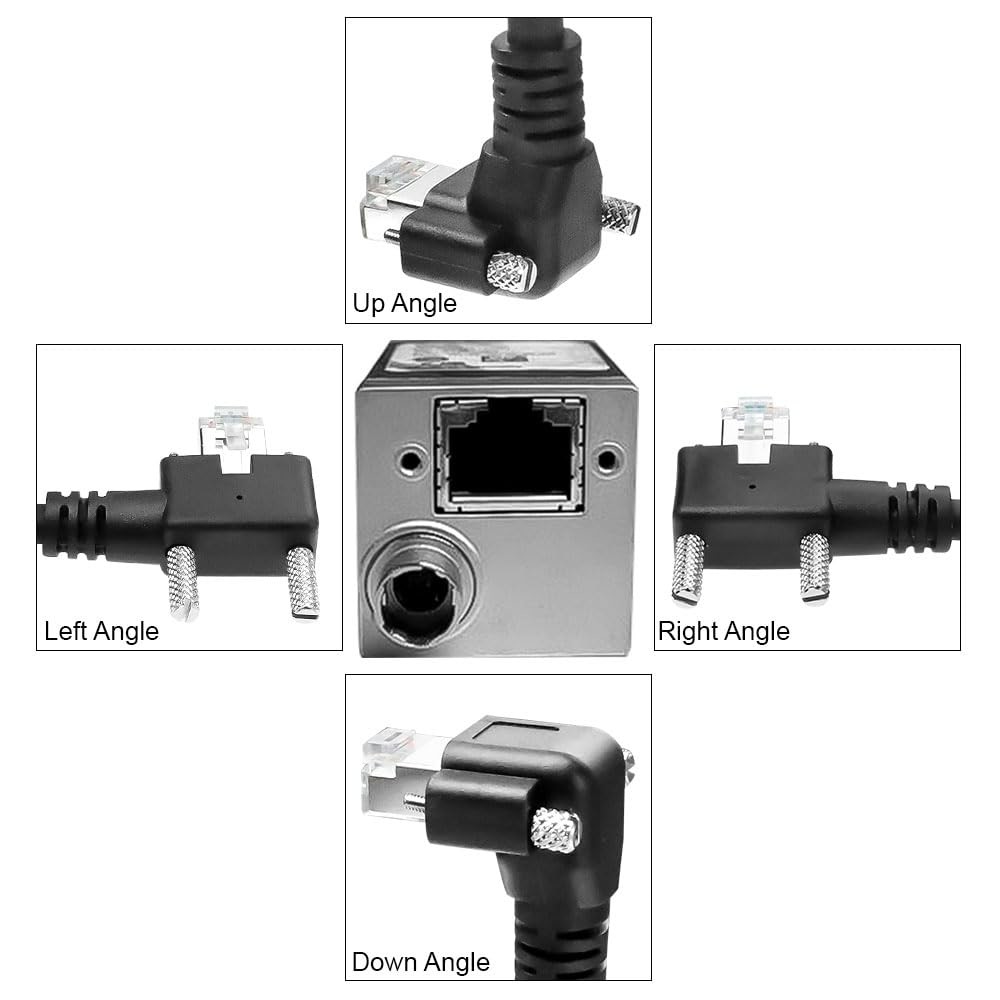

✅ Vorteil des abgewinkelten Anschlusses:
Abwärts gerichtete Anschlüsse optimieren die Kabelführung in:
Roboterarmgelenken (Vermeidung von Hängenbleiben)
Server-Racks (vertikales Kabelmanagement)
AGV-Dockingstationen (Bereiche mit geringer Höhe)
✅ Ausrichtung auf industrielle Zertifizierung:
IEC 61156-5:2020 Klasse EA (500MHz)
Übertrifft TIA CAT6A Übersprechgrenzen
Design-Highlights:
Merkmal Industrieller Nutzen
SF/UTP-Abschirmung Eliminiert EMI von Servomotoren/VFDs
IP67-Zertifizierung Übersteht Wasch- und Außenumgebungen
-25 °C~85 °C Bereich Stabil in Gießereien/Kühlhäusern
High-Flex-Isolierung 10x längere Lebensdauer im Vergleich zu Standard-PVC
⚡ Profi-Tipp: Für PoE++-Installationen (z.B. AGV-Ladestationen) verwenden Sie ≥90W PSE-Switches, um Spannungsabfall über 3m-Leitungen zu verhindern.
