Alvins industrielles CAT6A GigE Vision Kabel mit vertikalem Schraubverschluss
Kernspezifikationen:
Industrielle Abschirmung & Haltbarkeit:
Doppelschicht-SF/UTP-Abschirmung: Aluminiumfolie + geflochtenes Geflecht für EMI/RFI-Schutz in Umgebungen mit hohen Störungen.
IP67-zertifiziert: Beständig gegen Chemikalien, Öle und Flammen (-25 °C bis 85 °C Betriebstemperatur).
Hochflexibles Design für Schleppketten: Hält >1 Million Biegezyklen für Roboter-/AGV-Anwendungen stand.
Anschlusstechnologie:

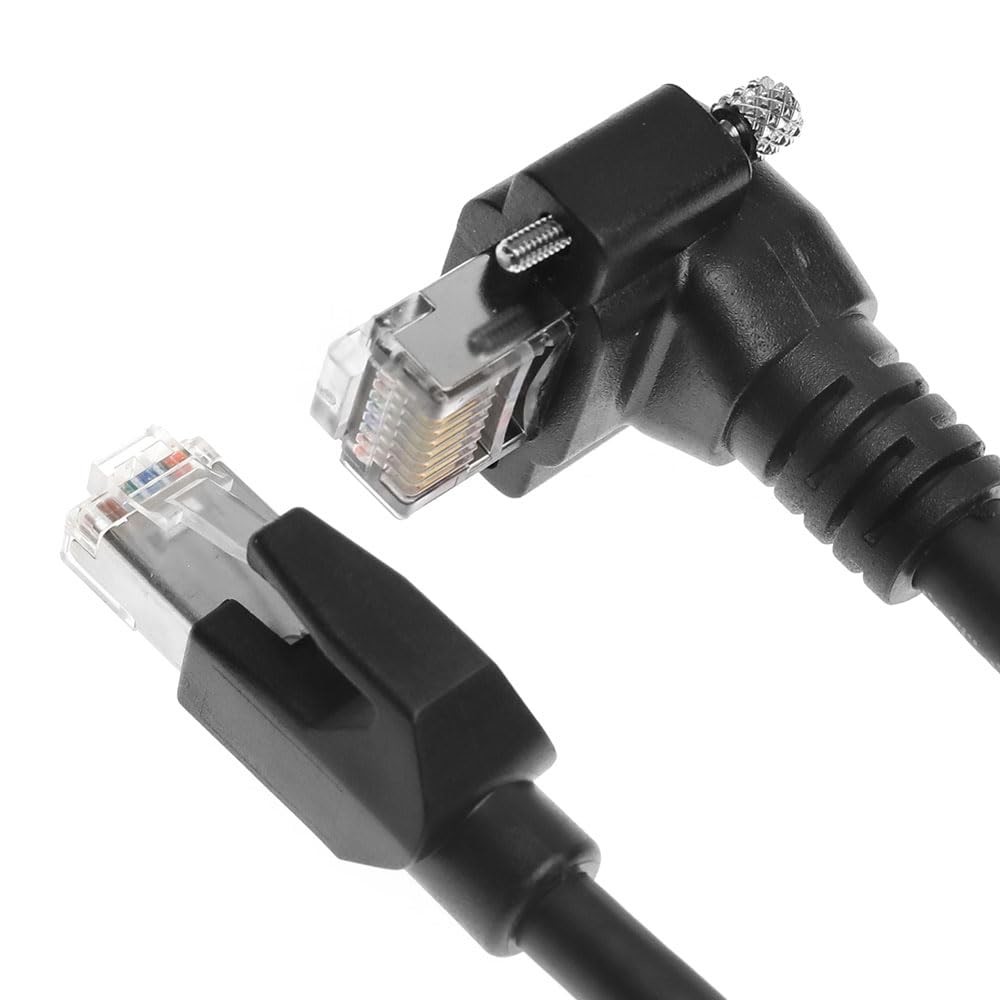

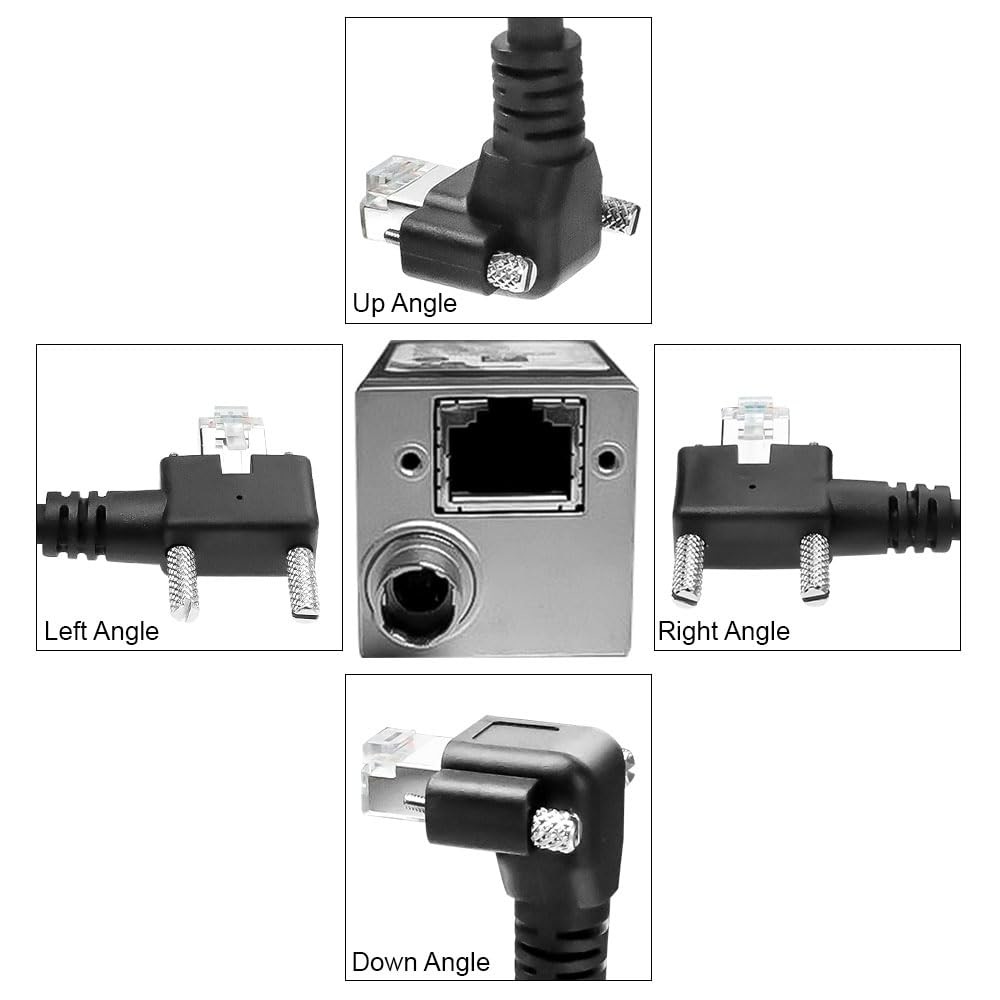

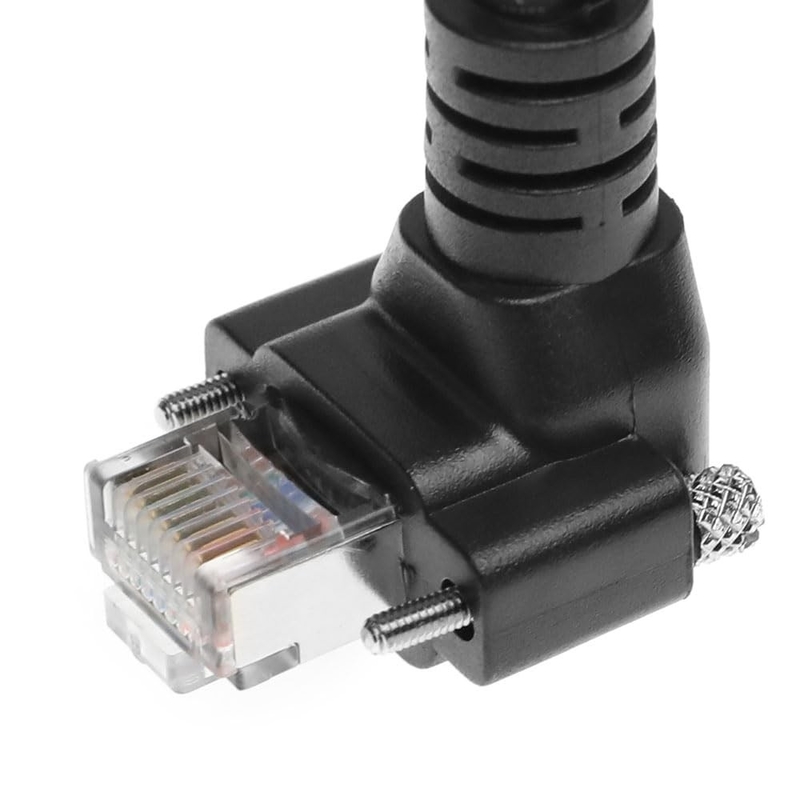

Stecker A: Vertikaler RJ45-Stecker mit Schraubverschluss (90° Winkel nach oben)
Antivibrations-Rändelschrauben sichern Verbindungen in Bewegungssystemen.
Platzsparendes Profil verhindert Biegespannung in engen Racks.

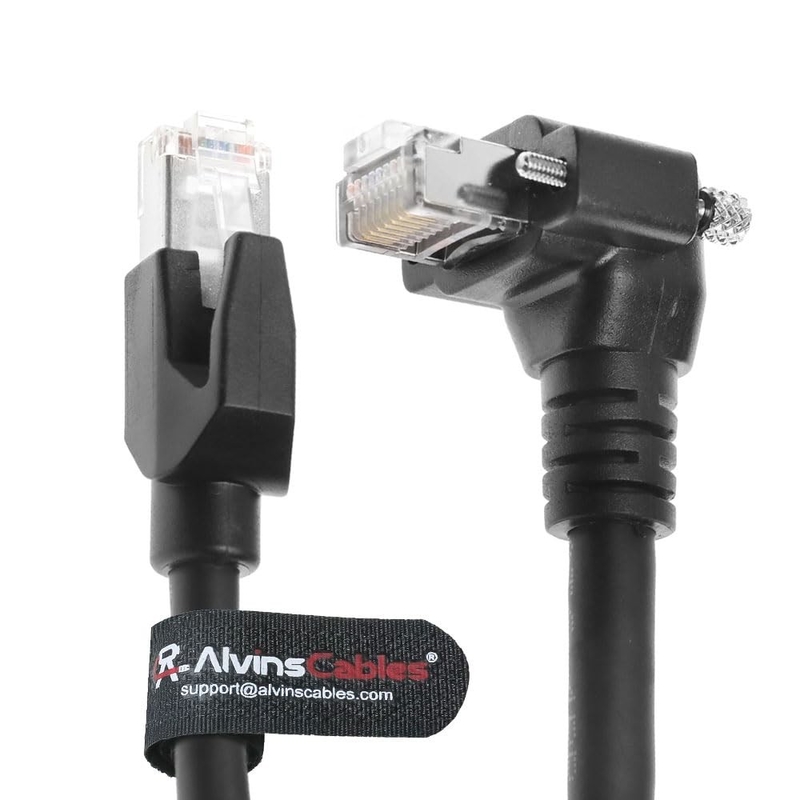

Stecker B: Gerader RJ45-Stecker (Standardausrichtung).
Leistung & Kompatibilität:
10 Gbit/s Geschwindigkeit: Konform mit CAT6A-Standards (500 MHz Bandbreite).
PoE++ Unterstützung: Liefert bis zu 90 W (802.3bt) für mit Strom versorgte Kameras/SPS.
Maschinelles Sehen Kompatibilität:
Cognex In-Sight | Keyence CV-X | Basler ace
Hikvision | Dahua | IDS/DAHENG/Allied Vision.
Konfiguration:

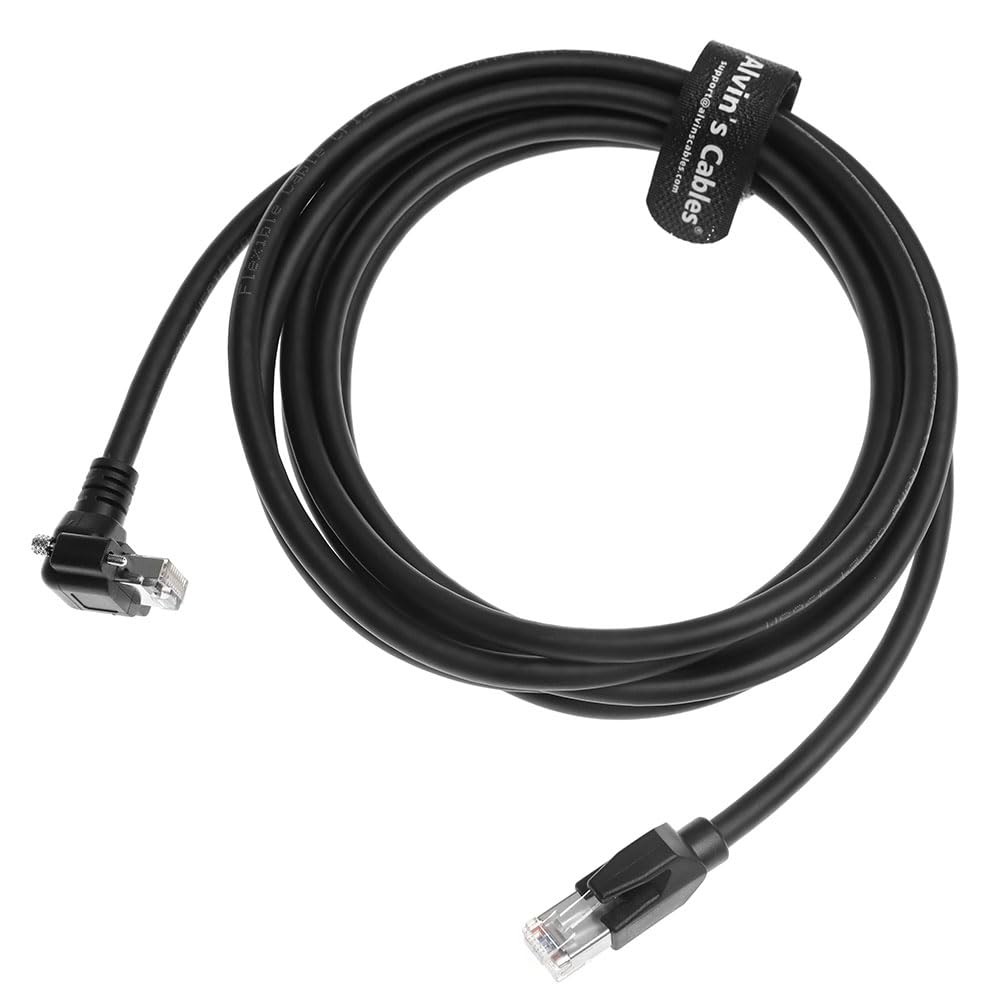

Länge: 20 m (65,6 ft) Standard.
Anpassung: Auf Anfrage erhältlich (vorbestellen).
Technische Validierung:
✅ Überlegene Abschirmung:
SF/UTP-Konstruktion übertrifft UTP-Kabel in:
Störunterdrückung (entscheidend für CCD-Bildgebung)
Signalintegrität bei 20 m/10 Gbit/s
Erdungsstabilität in SPS-Schränken
✅ Schraubverschluss-Vorteil:
Vertikale Anschlüsse verhindern ein Lösen in:
AGV-Dockingstationen (Vibration >5G)
Roboterarmgelenken (zyklische Belastung)
Vibrationsfördersystemen
✅ Ausrichtung auf industrielle Zertifizierung:
IEC 61156-5:2020 Klasse EA (500 MHz)
Übertrifft TIA CAT6A Übersprechgrenzen
Design-Highlights:
Merkmal Industrieller Nutzen
SF/UTP-Abschirmung Eliminiert EMI von Servomotoren/VFDs
IP67-Zertifizierung Übersteht Wasch- und Außenumgebungen
-25 °C~85 °C Bereich Stabil in Gießereien/Kühlhäusern
Hochflexible Isolierung 10x längere Lebensdauer im Vergleich zu Standard-PVC
⚡ Profi-Tipp: Für 20 m PoE++-Installationen (z. B. Deckenkameras) verwenden Sie ≥90 W PSE-Switches, um einen Spannungsabfall zu verhindern.
